उत्पाद विवरण:
|
|
उत्पत्ति के प्लेस: | चीन (मेनलैंड) |
---|---|
ब्रांड नाम: | DZ |
प्रमाणन: | CE ISO |
मॉडल संख्या: | नेकां-62 |
भुगतान & नौवहन नियमों:
|
|
न्यूनतम आदेश मात्रा: | एक सेट |
मूल्य: | Negotiable |
पैकेजिंग विवरण: | लकड़ी |
प्रसव के समय: | 30 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 100सेट/सेट |
विस्तार जानकारी |
|||
आयाम (एल * डब्ल्यू * एच): | 3000*3100*2900mm | मशीन पावर: | 16.5 किलोवाट |
---|---|---|---|
रेटेड वोल्टेज: | 380V | <i>Max.</i> <b>मैक्स।</b> <i>Diameter of polishing wheel</i> <b>पॉलिशिंग व्हील का व्यास</b>: | 600 मिमी |
<i>Min.</i> <b>न्यूनतम।</b> <i>Diameter of polishing wheel</i> <b>पॉलिशिंग व्हील का व्यास</b>: | 400 मिमी | एक्स-एक्सिस यात्रा (मिमी): | 1200 |
वाई-अक्ष यात्रा (मिमी): | 1100 | Z-अक्ष यात्रा (मिमी): | 700 |
यू-अक्ष यात्रा (मिमी): | ±90° | वी-अक्ष यात्रा (मिमी): | ±360° |
डब्ल्यू-एक्सिस यात्रा (मिमी): | ±360° | नाम: | रोबोट पॉलिशिंग मशीन |
उत्पाद विवरण

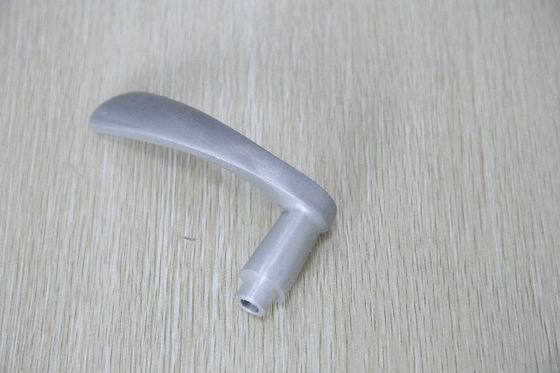

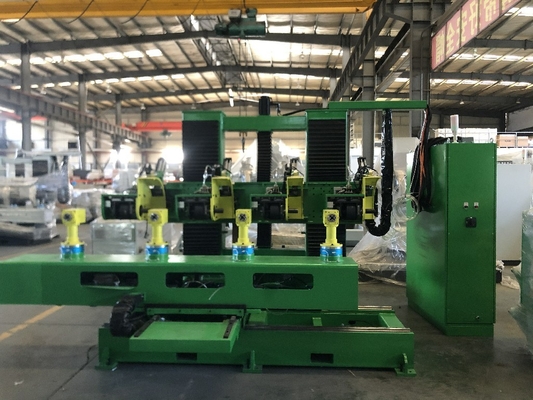

ताले / दरवाज़े के हैंडल को चमकाने के लिए पूर्ण डिजिटल नियंत्रण स्वचालित पॉलिशिंग मशीन
• वर्दी और उच्च गुणवत्ता प्रसंस्करण कार्यों के लिए प्रोमैक्स इटली मोशन कंट्रोल सिस्टम
• 6 प्रोग्रामयोग्य इंटरपोलेबल नेकां कुल्हाड़ियों
• मुख्य बफरिंग मोटर 4 नग, 1500 आरपीएम और 7.5 किलोवाट प्रत्येक, सीमेंस सर्वो जर्मनी
• 7” टीच बॉक्स की एलसीडी कलर टच स्क्रीन
• स्टील का भारी मशीन फाउंडेशन बेस, 250 मिमी मोटाई
• एक्स/वाई ट्रांसमिशन के लिए स्लाइड के साथ उच्च परिशुद्धता गियर और रैक।
• वाई-अक्ष मुख्य संरचना स्थिरता और कठोरता के लिए स्क्वायर ट्यूब और तड़के के साथ वेल्डेड।यू
• जेड-अक्ष मुख्य संरचना एकीकृत रूप से वेल्डेड, अच्छी कठोरता, उच्च परिशुद्धता और उच्च चलती गति।
• डब्ल्यू-एक्सिस गियर स्टीयरिंग बॉक्स, ताइवान से आयातित।
• स्टील से बने X/Y अक्ष का टेलीस्कोपिक कवर।
• ऑटो दबाव मुआवजा
• स्वचालित स्नेहन प्रणाली
• यूएसबी पोर्ट, मेमोरी लॉक कुंजी स्विच यूएसबी
• संकेत के लिए मशीन लैंप
तकनीकी पैमाने
सीनियर नहीं। |
विवरण | यूओएम | विनिर्देश |
1 | मशीन मॉडल | एनसी64एल | |
2 | टेबल: | ||
तालिका का आकार (एलएक्सडब्ल्यू) | मिमी | 2740*375 | |
जमीन से ऊंचाई (स्थिरता के बिना)
|
मिमी | 880 | |
जिग घूर्णन गति | आरपीएम | 20 | |
इंडेक्सिंग स्टेशनों की संख्या | संख्या | 4 | |
स्टेशन का आकार/कार्यशील दीया।(अधिकतम) | मिमी | 350 | |
तालिका प्रकार |
जंगम - स्क्रू रॉड / बॉल स्क्रू द्वारा चलती हुई टेबल। सर्वो मोटर द्वारा संचालित।
|
||
टेबल के लिए गियर वाली मोटर | सर्वो मोटर | ||
अवयव क्लैंपिंग / वायु खपत | 2 एम3/घंटा | ||
स्टेशन घूर्णी गति मोटर | आरपीएम | 1500 | |
2 | एक्स / वाई / जेड / यू / वी / डब्ल्यू एक्सिस: | ||
एक्स एक्सिस यात्रा | मिमी | 1000 | |
एक्स एक्सिस मैक्स।रफ़्तार | मी/मिनट | 20 | |
वाई एक्सिस यात्रा | मिमी | 900 | |
वाई एक्सिस मैक्स।रफ़्तार | मी/मिनट | 20 | |
जेड एक्सिस यात्रा | मिमी | 700 | |
जेड एक्सिस मैक्स।रफ़्तार | मी/मिनट | 20 | |
यू एक्सिस | डिग्री | ±90° | |
यू एक्सिस मैक्स।रफ़्तार | डिग्री/सेकंड | 20 | |
वी एक्सिस | डिग्री | ±360° | |
वी एक्सिस मैक्स।गति वी | डिग्री/सेकंड | 30 | |
डब्ल्यू एक्सिस | डिग्री | ±360° | |
डब्ल्यू एक्सिस मैक्स।रफ़्तार | डिग्री/सेकंड | 30 | |
3 | बफरिंग/पॉलिशिंग हेड्स: | ||
सिर की संख्या | संख्या | 4 | |
मुख्य स्पिंडल पॉलिशिंग मोटर | किलोवाट | 30 (4 नग x 7.5 kw प्रत्येक) | |
अनुमेय कार्य ऊंचाई | मिमी | 300 | |
चमकाने पहिया आकार (उपभोज्य) | मिमी | 600*60*15 मिमी | |
चमकाने यौगिक (उपभोज्य) | प्रकार | ठोस मोम | |
चमकाने यौगिक आकार (उपभोज्य) | मिमी | 450*55*30 मिमी | |
चमकाने यौगिक आवेदन
|
नियमित समय के आधार पर पॉलिशिंग व्हील को ठोस यौगिक फीडिंग के लिए स्वचालित उपकरण। | ||
पॉलिशिंग व्हील (उपभोज्य) | बनाना | चीन - ज़ियामेन में निर्मित | |
चमकाने यौगिक (उपभोज्य) | बनाना | चीन - ज़ियामेन में निर्मित | |
पॉलिशिंग व्हील का प्रकार | कपास, ठोस सिलाई पहिया | ||
4 | ऑटो दबाव मुआवजा | हाँ उपलब्ध | |
5 | संपीडित वायु दाब | छड़ | 6 बार |
6 | धूल संग्रह के लिए सक्शन कनेक्शन का व्यास | मिमी | 500*500 (प्रत्येक मशीन 2 कनेक्शन) |
7 | कुल कनेक्टेड लोड | किलोवाट | 43 |
8 | धूल संग्राहक | ||
9 | मशीन आयाम (एल × डब्ल्यू × एच) | मिमी | 5300*3400*3000 |
10 | कुल मशीन वजन | किलोग्राम | 8000 |
1 1 | मुख्य धुरी बफिंग मोटर्स | क्षमता और बनाओ | 7.5 किलोवाट - सीमेंस सर्वो मोटर (4 नंबर) मॉडल नं. - 1FL6096-1AC61-2LB1 |
12 | सभी अक्षों के लिए गियर मोटर्स और गियर बॉक्स | बनाना | इटली रॉसी |
13 | बीयरिंग | बनाना | एनएसके जापान गहरी नाली बॉल बेयरिंग - 6005zz गहरी नाली बॉल बेयरिंग - 6007zz गहरी नाली बॉल बेयरिंग - 6015zz गहरी नाली बॉल बेयरिंग - 6018zz गहरी नाली बॉल बेयरिंग - 6204zz गहरी नाली बॉल बेयरिंग - 6209zz कोणीय संपर्क बॉल बेयरिंग - 7004C सहायक सीट - FK25-B सपोर्टिंग सीट - FF25-B लाइनर असर - LML16UU सुई असर - KR26 |
14 | वायवीय सिलेंडर | बनाना | एयरटैक ताइवान |
15 | स्विचगियर | बनाना | एबीबी-स्विस |
16 | दबाकर लगाया जाने वाला बटन | बनाना | एबीबी-स्विस |
17 | मोशन कंट्रोलर / कंट्रोल सिस्टम और सर्वो मोटर | बनाना | PROMAX - इटली |
18 | वर्म गियर रिड्यूसर | बनाना | इटली रॉसी |
19 | रैखिक स्लाइडर और पेंच | बनाना | HIWIN - ताइवान |
20 | सर्वो ड्राइव | बनाना | PROMAX - इटली |
21 | ऑटो मुआवजा | बनाना | PROMAX - इटली |
22 | contactor | बनाना | एबीबी-स्विस |
23 | पॉवर पैनल | बनाना | डेल्टा - ताइवान |
24 | फ्यूज होल्डर | बनाना | भरोसा |
25 | थर्मल रिले | बनाना | एबीबी-स्विस |
26 | तिरंगा अलार्म लैंप | बनाना | एचएनटीडी |
27 | नियंत्रण ट्रांसफार्मर | बनाना | टेंग्ने |
28 | केबल | बनाना | चीन-ताइयांग |
29 | वोल्टेज स्टेबलाइजर | केवीए | 60 केवीए, 1 नग(मशीन की कीमत में शामिल) |
30 | स्थिरता लागत/ग्रिपर लागत | मात्रा | एक सेट -4 इकाइयां (मशीन की कीमत में शामिल) |
31 | मशीन वारंटी | 1 वर्ष | |
32 | नियंत्रक की वारंटी | 2 साल |
