| ब्रांड नाम: | DZ |
| एमओक्यू: | एक सेट |
| पैकेजिंग विवरण: | लकड़ी के मामले पैकिंग |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
1.1 एक ऑपरेटर एक इंडेक्स टेबल पर भागों को लोड करता है, जो तब अपूर्ण एम को पेश करने के लिए 180 डिग्री तक घूमता है जो एम -10 आई ए रोबोट है।
1.2 रोबोट एक हिस्से को उठाता है और यह पुष्टि करने के लिए लेजर के माध्यम से स्थानांतरित करता है कि यह ग्रिपर में ठीक से स्थित है।
1.3 भाग की स्थिति की पुष्टि होने के बाद, रोबोट भाग को एक अपघर्षक बेल्ट के सिर पर ले जाता है और किनारे की सतहों को पीसता और पॉलिश करता है।हाथ टूलींग का अंत लगातार सभी पक्षों को खत्म करने के लिए भाग को घुमाता है।
1.4 रोबोट तब भाग को मोड़ने के लिए स्टैंड के चारों ओर मोड़ता है और दूसरी तरफ पीसता है।
1.5 दो अलग-अलग ग्रेड के सैंड पेपर का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि भागों को उचित विनिर्देश के लिए समाप्त कर दिया गया है।ग्राहक प्रति घंटे 240 भाग तक की उत्पादन दर प्राप्त करता है।
II.CHARACTERISTIC

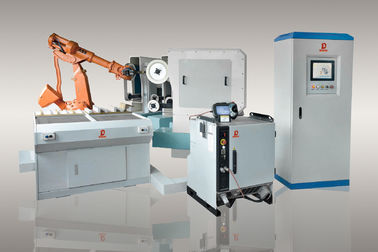

3.1 FUNAC रोबोट M-20Ia / 35M
III.System संरचना और मुख्य तकनीकी पैरामीटर
| कोड | मद | 20GA | 20GB-II | 20 जीबी -3 | 35 जी- II | 35 जी- III | 50 जी- II | 50 जी- III | |
| 1 | रोबोट सेल | FUNAC | FUNAC | FUNAC | FUNAC | FUNAC | FUNAC | FUNAC | |
| २ | नमूना | 20iA / 20 | 20iA / 20 | 20iA / 20 | 20iA / 35 | 20iA / 35 | 70iA / 50 | 70iA / 50 | |
| ३ | वोल्टेज | 380 वी | 380 वी | 380 वी | 380 वी | 380 वी | 380 वी | 380 वी | |
| ४ | शक्ति | 10.5KW | 10.5KW | 15KW है | 10.5KW | 15KW है | 1 .KW | 20.5KW है | |
| ५ | रेत बेल्ट मशीन मात्रा। | 1 | २ | ३ | २ | ३ | २ | ३ | |
| ६ | सैंड बेल्ट क्यूटी। | ४ | ४ | ६ | ४ | ६ | ४ | ६ | |
| । | सैंड बेल्ट आयाम | 3000 मिमी | 3000 मिमी | 3000 मिमी | 4000 mm | 4000 mm | 4000 mm | 4000 mm | |
| । | फ़ीड तालिका | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
