| ब्रांड नाम: | DZ |
| मॉडल संख्या: | हर्ट्ज-450 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | लकड़ी |
| भुगतान की शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |

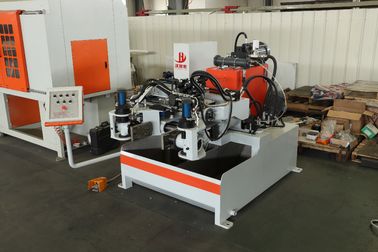

विशेष स्वचालित पोरिंग मशीन 2250 मिमी × 2160 मिमी × 1560 मिमी आयाम आईएसओ प्रमाणित
यांत्रिक संरचना और काम सिद्धांत
1) पेडस्टल फ्रेम
पेडस्टल फ्रेम मशीन के निचले भाग में स्थित है। इसका उपयोग पानी और ग्रेफाइट पाउडर को मरने के लिए ठंडा और डुबकी लगाने के लिए किया जाता था। इस प्रकार मशीन लंबे समय तक काम कर सकती है और मरने का तापमान नियंत्रण में है। बाएँ और दाएँ पानी की टंकी को अलग किया जाता है, जो उन्हें साफ करना आसान बनाता है और पानी और ग्रेफाइट पाउडर को समान रूप से मिश्रित कर सकता है। ग्रेफाइट की मजबूत सावधानी को ध्यान में रखते हुए, पानी की टंकी को अपने उपयोगी समय को लम्बा करने के लिए स्टेनलेस स्टील शीट से वेल्डेड किया जाता है। आंदोलन प्रभाव अच्छा है और कोई मृत कोण नहीं है।
2) समर्थन ब्रैकट
समर्थन ब्रैकट में नीचे बीम, समर्थन रोटेशन अक्ष, अक्ष सीट और कास्टिंग कोण का समायोजन होता है। ओपनिंग एंड क्लोजिंग, ओवरटर्न, लेफ्ट और राइट मॉडल मैचिंग रैक का उठना-गिरना सपोर्ट कैंटिलीवर द्वारा पूरा किया जाता है
3) हाइड्रा टैंक
हाइड्रोलिक टैंक इलेक्ट्रिक कैबिनेट और तेल पंप के बीच स्थापित किया गया है। यह पूरी मशीन के हाइड्रोलिक प्रेशर पार्ट की ड्राइव है, जिसका इस्तेमाल हाइड्रोलिक ऑइल को पुनः प्राप्त करने और हाइड्रोलिक पाइपलाइन की गति के दौरान उत्पन्न ऊष्मा को ठंडा करने के लिए किया जाता है।
4) हाइड्रोलिक स्टेशन और ड्राइव विधानसभा
हाइड्रोलिक स्टेशन और ड्राइव असेंबली को मोटर, ऑयल पंप, इलेक्ट्रोमैग्नेटिक रिवर्सल वाल्व, इलेक्ट्रोमैग्नेटिक फ्लो वाल्व, मैनुअल प्रेशर रेग्युलेटिंग वाल्व, पाइप लाइन थ्रॉटल वाल्व और ऑयल सिलेंडर सहित हाइड्रोलिक सिस्टम द्वारा संयोजित किया जाता है। यह तेल आपूर्ति, दबाव समायोजन, तेल पुनः प्राप्त करने और प्रत्येक तेल सिलेंडर की क्रियाओं के प्रभारी है।
उठो और गिरो --- मरो ओपनिंग ---- डाई मैचिंग ---- ओवरटर्न ---- क्रांति में डुबकी मारना ---- स्वच्छ मौत को बाहर धकेलना --- रोटेशन और कास्टिंग एक के बाद एक करके निकाली जाएगी
5) विद्युत नियंत्रण प्रणाली
विद्युत नियंत्रण प्रणाली मुख्य रूप से जापान मित्सुबिशी ओह्म ड्रैगन के मूल बाध्यकारी विद्युत घटकों को गोद लेती है, जिनमें शामिल हैं: पीएलसी, टच स्क्रीन, ट्रांसफार्मर, करंट ट्रांसफॉर्मर, वाल्टमीटर, एमीटर, रिवॉल्विंग स्विच, इमरजेंसी स्टॉप स्विच, एसी कांटेक्टर, हीट टेय, एयर स्विच (380V /) 220V), फोटोइलेक्ट्रिक सेंसर, कंट्रोल बॉक्स (मैनुअल / ऑटोमैटिक), रोटेशन, डाई ओपनिंग एंड क्लोजिंग, मॉडल क्लीनिंग, ओवरटर्न, उठना और गिरना, पलटना इमरजेंसी स्टॉप। सभी क्रियाएं ऑपरेशन कंट्रोल सिस्टम के साथ की जाएंगी।
6) बाएँ और दाएँ आंदोलन इलेक्ट्रिक मोटर विधानसभा
बाएँ और दाएँ आंदोलन इलेक्ट्रिक मोटर विधानसभा हाइड्रो सिलेंडर के दोनों किनारों पर स्थित है। इसमें इलेक्ट्रिक मोटर आंदोलन लंबी अक्ष, स्टेनलेस स्टील टरबाइन, असर धारक समर्थन, इलेक्ट्रिक मोटर सीट, डस्ट-प्रूफ फ्लैग और एयर-प्रूफ नट शामिल हैं। यह पानी और ग्रेफाइट पाउडर को समान रूप से जमा करने से रोकता है। यह आंदोलन द्वारा पानी के साथ उपजी ग्रेफाइट पाउडर को भी मिश्रित कर सकता है।
7) बाएँ और दाएँ मरने मिलान समर्थन रैक
लेफ्ट एंड राइट डाई मैचिंग सपोर्ट रैक में ब्रैकेट कॉपर शीथिंग, लेड रेल, सोल्डरिंग कप, डाई ओपनिंग एंड क्लोजिंग के लिए ऑयल टैंक, लेफ्ट और राइट बॉक्स, डाई क्लीनिंग, लेफ्ट और राइट डाई कनेक्शन रैक के लिए लेफ्ट और राइट ऑयल टैंक होते हैं। इस हिस्से को उठाने, मिलान, मरने की सफाई और परिक्रामी कास्टिंग, आदि किया जाता है
8) बाएं और दाएं घूमने वाले बक्से और मरने वाले सफाई तंत्र
बाएं और दाएं घूमने वाले बक्से और डाई क्लीनिंग तंत्र में मुख्य रूप से असर, गियर, गियर शाफ्ट, हाइड्रो सिलेंडर, पॉजिटिव स्टॉप, अप और डाउन शाफ्ट ब्लॉक, सीलिंग एलिमेंट, इंडक्शन ब्लॉक, निकला हुआ किनारा आदि शामिल हैं, यह मुख्य रूप से डाई क्लीनिंग के प्रभारी हैं; डायनिंग रोटेशन, फ्रंट कास्टिंग और डाई रिप्लेसमेंट।
वीडियो देखने के लिए लिंक पर क्लिक करें:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
|
